真空パッド
真空パッド／滑り止め付 ZP3M
-
?滑り止め付長円平形追加 [New]
吸著スペースが細長い形狀のワークに対応

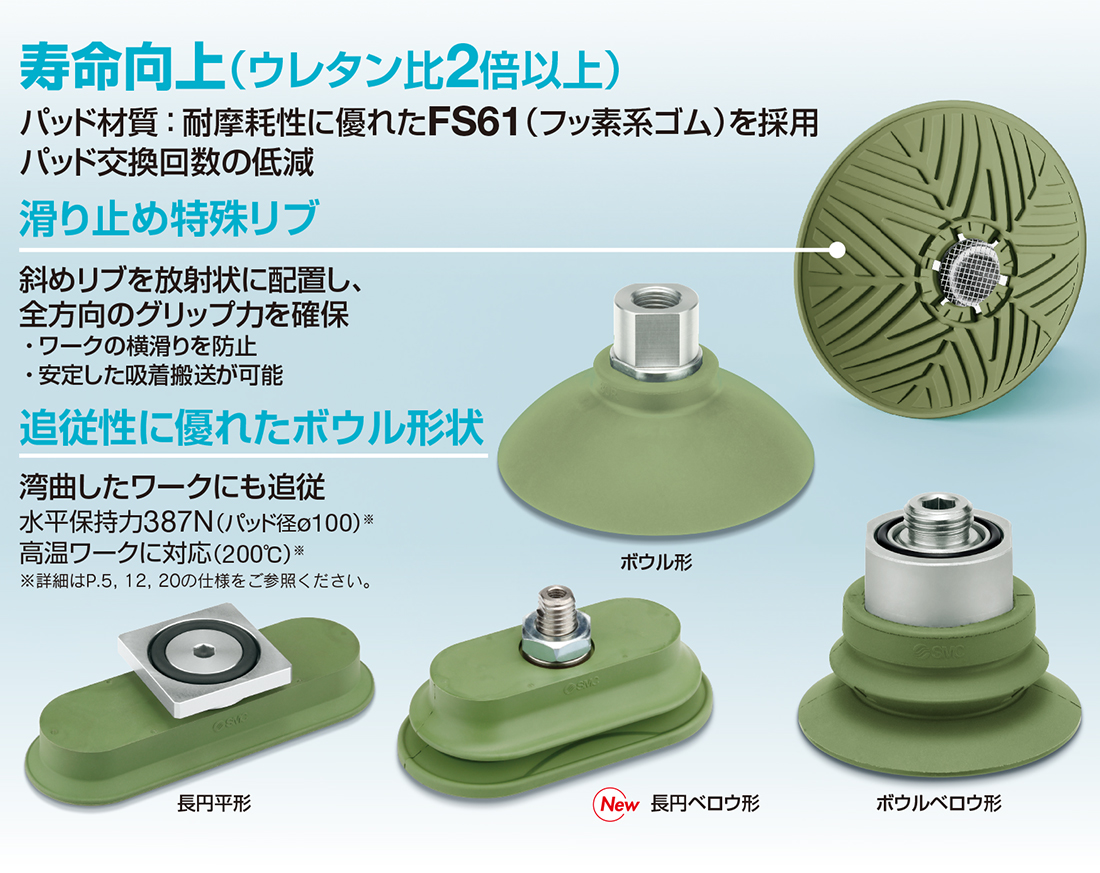

?壽命向上（ウレタン比2倍以上）
パッド材質：耐摩耗性に優れたFS61（フッ素系ゴム）を採用
パッド交換回?cái)?shù)の低減
?滑り止め特殊リブ
斜めリブを放射狀に配置し、全方向のグリップ力を確保
ワークの橫滑りを防止
安定した吸著搬送が可能
?追従性に優れたボウル形狀
灣曲したワークにも追従
ワーク形狀にパッドが追従し、安定した吸著が可能
?水平保持力387N（パッド徑?100）
?高溫ワークに対応（200℃）
?油膜付ワークに対応
特殊リブ間の溝に油を排出し、油膜付鋼板においても
ワークの橫滑りを抑制
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した狀態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス?ウェブ?ツー?キャド株式會社のシステムに移動します。
CADデータダウンロード時にはキャデナス?ウェブ?ツー?キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら
| シリーズ | パッド形狀 | パッド徑 |
|---|---|---|
| ZP3M-R | ボウル形 | φ32, φ40, φ50, φ63, φ80, φ100 |
| ZP3M-RB | ボウルベロウ形 | φ32, φ40, φ50, φ63, φ80, φ100 |
| ZP3M-T | 滑り止め付長円平形 | 16 x 50, 30 x 90, 40 x 80, 50 x 100 |
製品特長
滑り止め特殊リブ
斜めリブを放射狀に配置し、全方向のグリップ力を確保
?ワークの橫滑りを防止
?安定した吸著搬送が可能
油膜付ワークに対応
特殊リブ間の溝に油を排出し、油膜付鋼板においてもワークの橫滑りを抑制。
メッシュフィルタ（オプション品）
アダプタとパッドを一體成型
取付方法
ボウルベロウ形
貼付き防止溝
ボウル形狀で灣曲ワークに対応
ワーク形狀にパッドが追従し、安定した吸著が可能

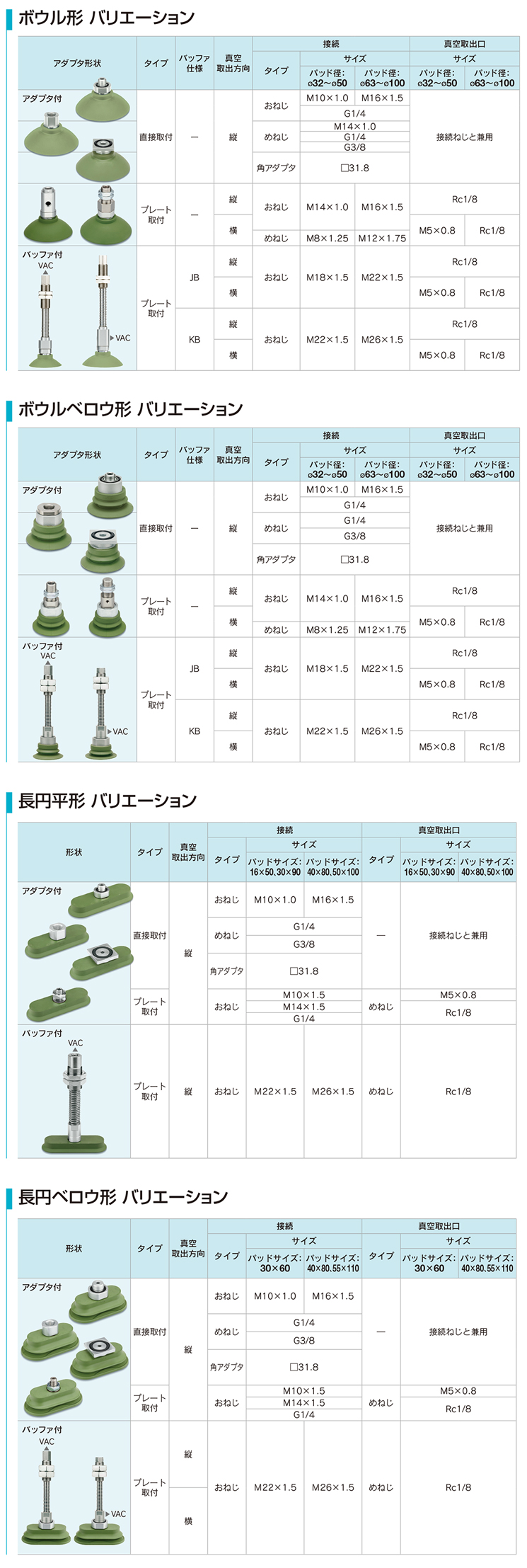

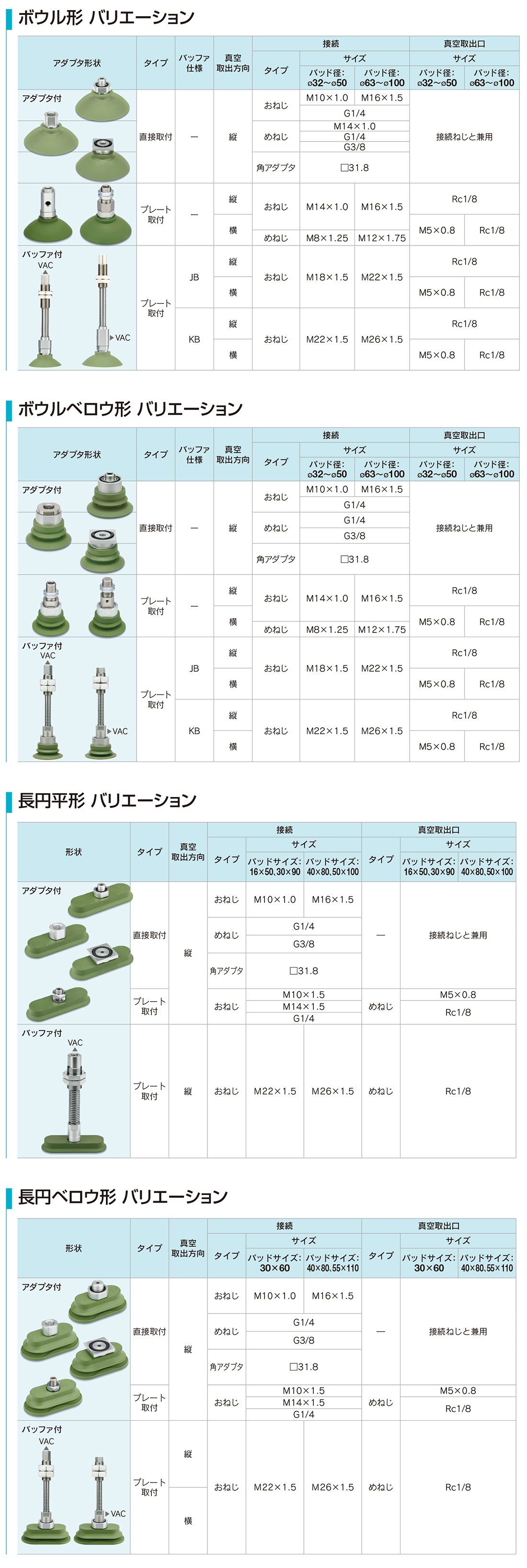

バリエーション
吸著スペースが細長い形狀のワークに対応
